超声波在线粒度仪（选煤）
煤泥水超声波在线粒度仪（df-cpsm）是东方测控自主研发的一款专利产品，该产品通过对粗煤泥分选、浮选入料等工艺环节中的煤泥水粒度分布检测，能够提供准确、实时的煤泥水粒度分析，有效地解决传统工艺数据滞后等问题。分析仪根据实时检测信息，结合控制系统，可以提前对工艺进行优化调整，使浮选系统更加稳定，有效节约浮选药剂消耗量，从而提高生产效率，稳定产品质量，提高产品回收率并降低能耗。助力企业实现“减人、提效、保安”的综合目标。
重点产品
important products
煤泥水超声波在线粒度仪（df-cpsm）是东方测控自主研发的一款专利产品，该产品通过对粗煤泥分选、浮选入料等工艺环节中的煤泥水粒度分布检测，能够提供准确、实时的煤泥水粒度分析，有效地解决传统工艺数据滞后等问题。分析仪根据实时检测信息，结合控制系统，可以提前对工艺进行优化调整，使浮选系统更加稳定，有效节约浮选药剂消耗量，从而提高生产效率，稳定产品质量，提高产品回收率并降低能耗。助力企业实现“减人、提效、保安”的综合目标。
产品介绍
煤泥水超声波在线粒度仪（df-cpsm）是东方测控自主研发的一款专利产品，该产品通过对粗煤泥分选、浮选入料等工艺环节中的煤泥水粒度分布检测，能够提供准确、实时的煤泥水粒度分析，有效地解决传统工艺数据滞后等问题。分析仪根据实时检测信息，结合控制系统，可以提前对工艺进行优化调整，使浮选系统更加稳定，有效节约浮选药剂消耗量，从而提高生产效率，稳定产品质量，提高产品回收率并降低能耗。助力企业实现“减人、提效、保安”的综合目标。
■ 应用于粗煤泥分选、浮选入料煤泥水浓度、粒度在线检测，为浮选精煤产率提高，节约药耗指明工作方向。
■ 1-3流道，可同时分析5个粒级和浓度，有效监测 0.5mm， 0.25mm等关键粒级指标
■ 实时数据秒级刷新，彻底解决人工取样化验滞后问题。
■ 精确监测及控制，有效解决和避免浓度、粒度变化对生产造成的各类影响。
■ 有效保证入料浓度和粒度分布稳定，为上游分级、分选工艺智能化控制创造条件。

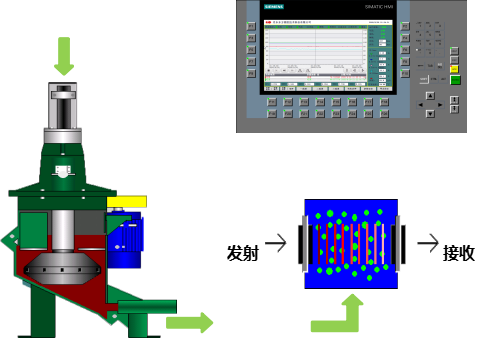

煤泥水超声波在线粒度仪（df-cpsm）通过样品调理单元产生真空吸入流量相对稳定并具有代表性的样品流，对其进行除气处理。除气后的样品经过以超声波换能器为核心部件的超声衰减测量单元进行检测，最终样品返回原工艺管路。在测量周期内，探头以多种频率发射超声能量脉冲透过样品，从接收的超声脉冲获得多个衰减参数。这些参数直接与样品的粒度分布密度有关。在每个粒级的标定模型中这些参数用作变量以计算出所测样品浓度、粒度值。
| 测量原理 | 多频率超声波衰减测量 |
| 测量范围（粒度） | p80为500到45μm分布 |
| 测量范围（浓度） | 50 ~300g/l |
| 目标粒度检测精度 | 在线测量绝对误差≤2.0％(1σ) |
| 目标浓度检测精度 | 在线测量绝对误差≤10g/l(1σ) |
| 通信接口 | 4 ~ 20ma/profibus dp/其它通讯方式可定制 |
| 输出 | 粒度、浓度 |
| 安装平台 | 3.5 m×2.8m的水平安装平台，2.5m的垂直空间，平台能承受1500kg载荷 |
| 环境温度 | -10 ~ 50℃ |
| 环境湿度 | 0 ~ 98%相对湿度（无冷凝） |
| 工作振动 | ≤10g，20hz |
| 水源要求 | 普通工业用水标准，1.5 ~ 3.0m³/h,压强100 ~ 500kpa |
| 气源要求 | 清洁干燥气源，0.1 ~ 0.15 m³/h，压强550 ~ 700kpa |
| 电源要求 | 380 vac；50/60 hz；3相；6kw |
